Дымоходы и дымовые трубы в деревянных домах

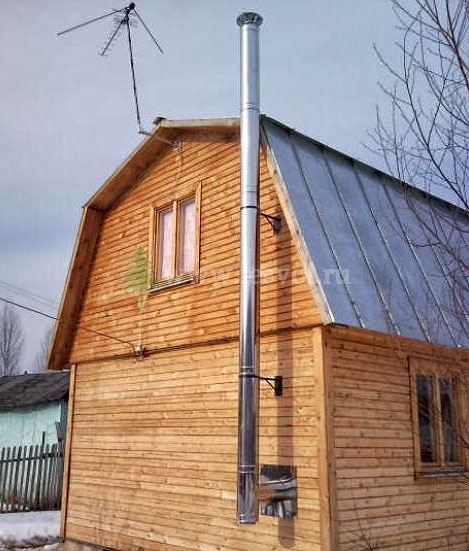

По сути дымоход – это вертикальная труба, по которой при помощи естественной тяги воздух попадает в топку, а угарный газ отводится наружу. Современные дымоходы делаются из металла, что эффективнее и дешевле кирпичных. Монтируется дымоходная труба чаще внутри дома, но иногда и снаружи (например, в случае полной готовности дома, печь в котором ранее не предусматривалась).

В этом случае горизонтальная труба выводится сквозь стену, а затем монтируется вертикальная труба. Горизонтальная труба делается длиной до одного метра во избежание потерь тяги. В особых случаях эти потери компенсируются увеличением длины вертикальной трубы. Мощность тяги зависит от параметров отопительного агрегата и диаметр дымохода не может быть меньше патрубка камина или котла.

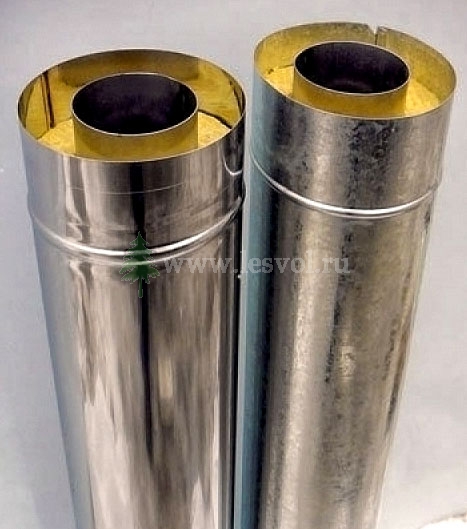

Перед устройством дымохода подбирается его необходимая система: она может быть одно- или двухконтурной. Первый вариант состоит из стальной трубы, которая обязательно утепляется во избежание появления на ней конденсата. Второй вариант состоит из концентрически расположенной одной трубы в середине другой. Полость между ними заполняется утеплителем. Дымоход такой системы служит дольше и менее требователен к обслуживанию. Кроме того, трубы дымохода могут быть как цельно изготовленными, так и состоящими из нескольких частей (модулей).

Прокладываемый сквозь стену горизонтальный участок дымохода выполняется цельным и изолируется негорючим жаростойким утеплителем от материала стены (это особенно важно для деревянных строений). Двухконтурные дымоходы обматываются снаружи меньшим слоем изолятора, чем одноконтурные благодаря наличию у них внутреннего изолятора. После вывода горизонтальной трубы на её конце крепится колено и крепление для подсоединения вертикальной части дымохода.

Обязательно предусматривается возможность дальнейшего обслуживания (чистки) горизонтального участка с любой стороны: если нет доступа со стороны котла, то с внешней стороны устанавливается снимаемая заглушка или ревизия. Крепление трубы выполняется обычно к стене здания при помощи нескольких кронштейнов, а в случае её большого веса снизу колена устанавливается опора.

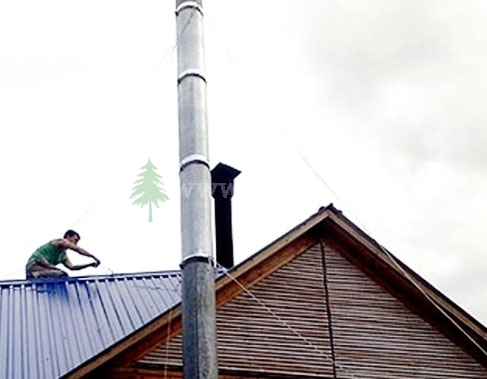

Также применяются для фиксации дымохода растяжки из стальных тросов или прутьев, крепящихся в специально предусмотренных хомутах с ушками с одной стороны и в рым-шпильках с талрепами (или при помощи анкеров) с другой. Дымоход по высоте монтируется из того расчета, чтобы он был выше конька крыши более, чем на полметра и находился от него в одном-двух метрах.

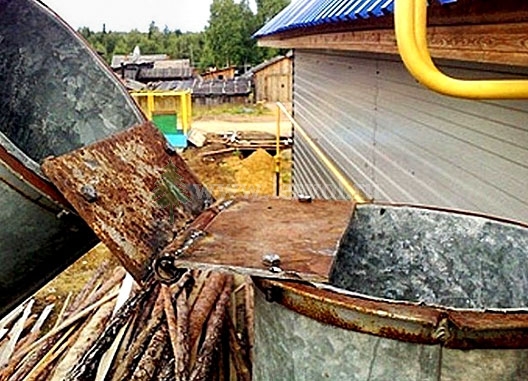

При значительной высоте дымохода он монтируется на земле, где к нему монтируются крепления для растяжек или кронштейнов. Установка собранной трубы на колено осуществляется при помощи шарнира, изготовленного из листового железа, штыря и куска трубы. Вертикальная часть дымохода вставляется в трубу колена и затягивается хомутом. Возможно исполнение соединения в виде фланцев, скрепляющихся между собой болтами.

Шарнир крепится снаружи трубы к ободу при помощи сварки, а затем конец вертикальной части дымохода поднимается до места соединения и таким же образом шарнир крепится к колену. Для облегчения подъема трубы изготавливается вспомогательное средство в виде рогатины с развилкой по форме трубы. Подтягиванием за растяжки и с помощью рогатины труба устанавливается вертикально.

Соединения частей дымохода скрепляются болтами и не в полную силу натягиваются растяжки (но пока не фиксируются) для стабилизации трубы. Затем гайки болтов, крепящих шарнир, откручиваются, а болты выбиваются. Теперь выбивается шарнир и затягиваем в соединении остальные болты. Растяжки натягиваются окончательно ручным способом вначале, а затем – регулировкой винтов талрепов. Место, стыковки труб утепляется и герметизируется при помощи хомута. При сильном дожде и ветре подъём дымохода в целях безопасности не проводится.
